Выбор правильного типа электропривода для задвижки – критически важная задача для обеспечения надежной и эффективной работы трубопроводной системы. От этого выбора зависит не только функциональность системы, но и ее безопасность, энергоэффективность и долговечность. Неправильно подобранный электропривод может привести к сбоям в работе, аварийным ситуациям и дорогостоящему ремонту. В этой статье мы подробно рассмотрим различные типы электроприводов, их характеристики, преимущества и недостатки, а также предоставим рекомендации по выбору оптимального варианта для конкретных условий эксплуатации.

Что такое электропривод для задвижки?

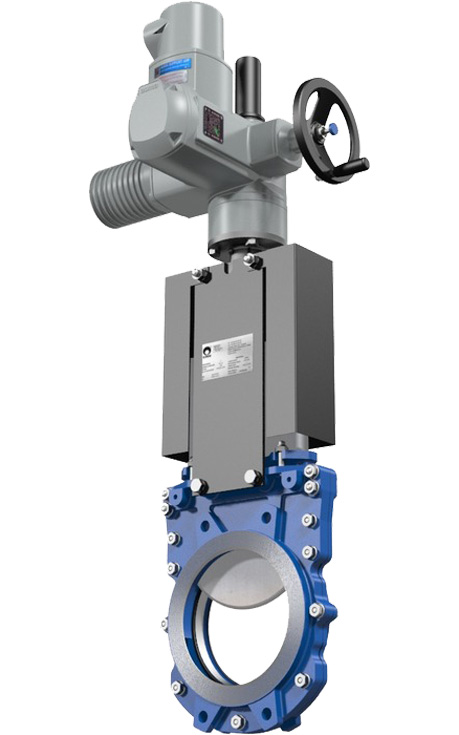

Электропривод для задвижки – это устройство, предназначенное для автоматизированного управления положением запорного элемента (затвора) задвижки. Он преобразует электрическую энергию в механическое движение, которое открывает или закрывает задвижку. Электроприводы позволяют дистанционно управлять потоком рабочей среды в трубопроводе, что особенно важно в автоматизированных системах управления технологическими процессами (АСУ ТП) и в условиях, когда ручное управление затруднено или невозможно.

Основные компоненты электропривода:

• Электродвигатель: Преобразует электрическую энергию в механическую.
• Редуктор: Уменьшает скорость вращения электродвигателя и увеличивает крутящий момент.
• Блок управления: Обеспечивает управление работой электропривода, включая открытие, закрытие и остановку.
• Датчики положения: Определяют текущее положение затвора задвижки.
• Механизм передачи движения: Передает крутящий момент от редуктора к штоку задвижки.

Классификация электроприводов для задвижек

Существует несколько способов классификации электроприводов для задвижек, в зависимости от различных критериев. Рассмотрим основные из них:

По типу электрического двигателя:

• Электроприводы с асинхронным двигателем: Наиболее распространенный тип, характеризуется простотой конструкции, надежностью и относительно низкой стоимостью;
• Электроприводы с синхронным двигателем: Обеспечивают более высокую точность управления и стабильность скорости вращения, но имеют более сложную конструкцию и более высокую стоимость.
• Электроприводы с двигателем постоянного тока: Обладают хорошими регулировочными характеристиками, но требуют более сложной системы питания и управления. Менее распространены, чем асинхронные двигатели.
• Электроприводы с шаговым двигателем: Обеспечивают высокую точность позиционирования, но имеют ограниченный крутящий момент и скорость вращения.

По типу конструкции:

• Однооборотные электроприводы: Затвор задвижки совершает полный оборот для открытия или закрытия.
• Многооборотные электроприводы: Затвор задвижки совершает несколько оборотов для открытия или закрытия.
• Частичноповоротные электроприводы: Затвор задвижки поворачивается на определенный угол для регулирования потока.
• Линейные электроприводы: Затвор задвижки перемещается линейно для открытия или закрытия.

По типу управления:

• Электроприводы с местным управлением: Управление осуществляется непосредственно с панели управления, расположенной на самом электроприводе.
• Электроприводы с дистанционным управлением: Управление осуществляется дистанционно с помощью пульта управления, компьютера или другого устройства.
• Электроприводы с автоматическим управлением: Управление осуществляется автоматически на основе сигналов от датчиков и контроллеров.

По типу взрывозащиты:

• Электроприводы общепромышленного исполнения: Предназначены для использования в невзрывоопасных зонах.
• Электроприводы взрывозащищенного исполнения: Предназначены для использования во взрывоопасных зонах, где существует риск воспламенения газов, паров или пыли.

Основные характеристики электроприводов для задвижек

При выборе электропривода для задвижки необходимо учитывать ряд важных характеристик, которые определяют его функциональность и пригодность для конкретных условий эксплуатации.

Крутящий момент:

Крутящий момент – это усилие, необходимое для открытия или закрытия задвижки. Он измеряется в Ньютон-метрах (Нм). Крутящий момент должен быть достаточным для преодоления сопротивления рабочей среды и трения в механизме задвижки. Выбор электропривода с недостаточным крутящим моментом может привести к тому, что задвижка не сможет полностью открыться или закрыться, что приведет к сбоям в работе системы.

Скорость вращения выходного вала:

Скорость вращения выходного вала определяет время открытия или закрытия задвижки. Она измеряется в оборотах в минуту (об/мин). Выбор скорости вращения зависит от требований технологического процесса. В некоторых случаях требуется быстрое открытие или закрытие задвижки, например, при аварийных ситуациях. В других случаях требуется более медленное и плавное открытие или закрытие для предотвращения гидравлических ударов.

Напряжение питания:

Напряжение питания определяет тип электрической сети, к которой подключается электропривод. Наиболее распространенные напряжения питания: 220 В переменного тока, 380 В переменного тока и 24 В постоянного тока. При выборе электропривода необходимо учитывать напряжение питания, доступное на объекте.

Степень защиты IP:

Степень защиты IP определяет степень защиты электропривода от проникновения пыли и влаги. Она обозначается двумя цифрами, например, IP65. Первая цифра указывает на степень защиты от проникновения твердых предметов, а вторая цифра указывает на степень защиты от проникновения воды. При выборе электропривода необходимо учитывать условия окружающей среды. Для использования на открытом воздухе или в условиях повышенной влажности необходимо выбирать электроприводы с высокой степенью защиты IP.

Температурный диапазон:

Температурный диапазон определяет диапазон температур окружающей среды, в котором электропривод может нормально функционировать. При выборе электропривода необходимо учитывать климатические условия региона, в котором он будет использоваться. Для использования в условиях низких температур необходимо выбирать электроприводы, предназначенные для работы при низких температурах.

Тип присоединения к задвижке:

Тип присоединения определяет способ соединения электропривода с задвижкой. Наиболее распространенные типы присоединения: фланцевое и резьбовое. При выборе электропривода необходимо учитывать тип присоединения задвижки.

Преимущества и недостатки различных типов электроприводов

Каждый тип электропривода имеет свои преимущества и недостатки, которые необходимо учитывать при выборе оптимального варианта для конкретных условий эксплуатации.

Электроприводы с асинхронным двигателем:

Преимущества:

• Простота конструкции
• Надежность
• Относительно низкая стоимость
• Широкий выбор моделей

Недостатки:

• Менее точное управление, чем у синхронных двигателей
• Более низкий КПД, чем у синхронных двигателей

Электроприводы с синхронным двигателем:

Преимущества:

• Высокая точность управления
• Стабильность скорости вращения
• Более высокий КПД, чем у асинхронных двигателей

Недостатки:

• Более сложная конструкция
• Более высокая стоимость

Электроприводы с двигателем постоянного тока:

Преимущества:

• Хорошие регулировочные характеристики

Недостатки:

• Более сложная система питания и управления
• Менее распространены, чем асинхронные двигатели

Электроприводы с шаговым двигателем:

Преимущества:

• Высокая точность позиционирования

Недостатки:

• Ограниченный крутящий момент
• Ограниченная скорость вращения

Критерии выбора электропривода для задвижки

Выбор электропривода для задвижки – это сложный процесс, который требует учета множества факторов. Рассмотрим основные критерии, которые необходимо учитывать при выборе:

Тип задвижки:

Тип задвижки (клиновая, шиберная, поворотная и т.д;) определяет требуемый тип электропривода и его характеристики. Например, для клиновых задвижек обычно используются многооборотные электроприводы, а для поворотных задвижек – частичноповоротные электроприводы.

Диаметр трубопровода:

Диаметр трубопровода определяет требуемый крутящий момент электропривода. Чем больше диаметр трубопровода, тем больше крутящий момент требуется для открытия или закрытия задвижки.

Рабочая среда:

Тип рабочей среды (вода, газ, нефть, химические вещества и т.д.) определяет требуемые материалы изготовления электропривода и его степень защиты от коррозии. Для агрессивных сред необходимо выбирать электроприводы, изготовленные из коррозионностойких материалов.

Температура рабочей среды:

Температура рабочей среды определяет требуемый температурный диапазон электропривода. Для высоких температур необходимо выбирать электроприводы, предназначенные для работы при высоких температурах.

Давление рабочей среды:

Давление рабочей среды влияет на требуемый крутящий момент электропривода. Чем выше давление, тем больше крутящий момент требуется для открытия или закрытия задвижки.

Условия окружающей среды:

Условия окружающей среды (температура, влажность, запыленность, взрывоопасность и т.д.) определяют требуемую степень защиты IP и взрывозащиты электропривода. Для использования на открытом воздухе или во взрывоопасных зонах необходимо выбирать электроприводы с соответствующей степенью защиты.

Требования к управлению:

Требования к управлению (местное, дистанционное, автоматическое) определяют тип блока управления электропривода. Для дистанционного и автоматического управления необходимо выбирать электроприводы с соответствующими интерфейсами связи.

Энергоэффективность:

Энергоэффективность электропривода влияет на эксплуатационные расходы. При выборе электропривода необходимо учитывать его КПД и потребляемую мощность.

Стоимость:

Стоимость электропривода является важным фактором при выборе. Необходимо учитывать не только первоначальную стоимость, но и стоимость эксплуатации и обслуживания.

Монтаж и обслуживание электроприводов для задвижек

Правильный монтаж и регулярное обслуживание электроприводов – залог их надежной и долговечной работы. Монтаж электропривода должен выполняться квалифицированным персоналом в соответствии с инструкцией производителя. При монтаже необходимо обеспечить правильное выравнивание электропривода и задвижки, а также надежное крепление. Регулярное обслуживание электропривода включает в себя проверку состояния электрических соединений, смазку механических частей и очистку от загрязнений. Периодичность обслуживания определяется производителем и зависит от условий эксплуатации.

Типичные проблемы и их решения:

• Электропривод не включается: Проверьте наличие напряжения питания, состояние предохранителей и контактов.
• Электропривод работает, но задвижка не открывается/закрывается: Проверьте состояние редуктора, механизма передачи движения и штока задвижки.
• Электропривод работает с шумом: Проверьте состояние подшипников и смазку механических частей.
• Электропривод перегревается: Проверьте состояние вентиляции и нагрузку на двигатель.

Примеры применения электроприводов для задвижек

Электроприводы для задвижек широко используются в различных отраслях промышленности и в коммунальном хозяйстве. Рассмотрим некоторые примеры применения:

• Нефтегазовая промышленность: Управление потоками нефти, газа и других продуктов в трубопроводах.
• Химическая промышленность: Управление потоками химических веществ в технологических процессах.
• Энергетика: Управление потоками воды и пара в тепловых и атомных электростанциях.
• Водоснабжение и канализация: Управление потоками воды в системах водоснабжения и канализации.
• Пищевая промышленность: Управление потоками жидкостей и сыпучих продуктов в технологических процессах.

Тенденции развития электроприводов для задвижек

Современные электроприводы для задвижек постоянно совершенствуются, чтобы соответствовать растущим требованиям промышленности и коммунального хозяйства. Основные тенденции развития:

• Повышение энергоэффективности: Разработка новых конструкций и материалов, позволяющих снизить потребляемую мощность электроприводов.
• Интеграция с системами автоматизации: Разработка электроприводов с расширенными возможностями связи и управления, позволяющих интегрировать их в системы автоматизации технологических процессов (АСУ ТП).
• Расширение функциональности: Разработка электроприводов с дополнительными функциями, такими как диагностика, самодиагностика и защита от перегрузок.
• Миниатюризация: Разработка более компактных и легких электроприводов, позволяющих снизить габариты и вес оборудования.
• Применение новых материалов: Использование новых материалов, таких как композитные материалы и наноматериалы, для повышения прочности, коррозионной стойкости и долговечности электроприводов.

На странице https://example.com можно найти дополнительную информацию о современных технологиях в области электроприводов.

Производители электроприводов для задвижек

На рынке представлено множество производителей электроприводов для задвижек. При выборе производителя рекомендуется учитывать его репутацию, опыт работы, качество продукции и наличие сервисной поддержки.

На странице https://example.com можно найти полезную информацию о надежных производителях.

Выбор подходящего типа электропривода для задвижки – это ответственная задача, требующая внимательного анализа различных факторов. Учитывая все вышеперечисленные критерии и рекомендации, вы сможете выбрать оптимальный электропривод, который обеспечит надежную и эффективную работу вашей трубопроводной системы; Не стоит забывать о регулярном обслуживании, которое продлит срок службы оборудования. Инвестиции в качественный электропривод – это вклад в безопасность и бесперебойность работы вашего производства. Правильный выбор электропривода позволит избежать дорогостоящих ремонтов и простоев в будущем.
