Задвижки фланцевые чугунные 200 – это неотъемлемый элемент трубопроводных систем различного назначения, обеспечивающий надежное перекрытие потока рабочей среды․ Они широко применяются в водоснабжении, отоплении, канализации, а также в различных отраслях промышленности․ Правильный выбор, установка и эксплуатация этих задвижек являются ключевыми факторами для обеспечения безопасности и эффективности работы всей системы․ В этой статье мы подробно рассмотрим все аспекты, связанные с задвижками фланцевыми чугунными 200, начиная от их конструкции и принципа работы, и заканчивая рекомендациями по техническому обслуживанию․

Что такое Задвижка Фланцевая Чугунная 200?

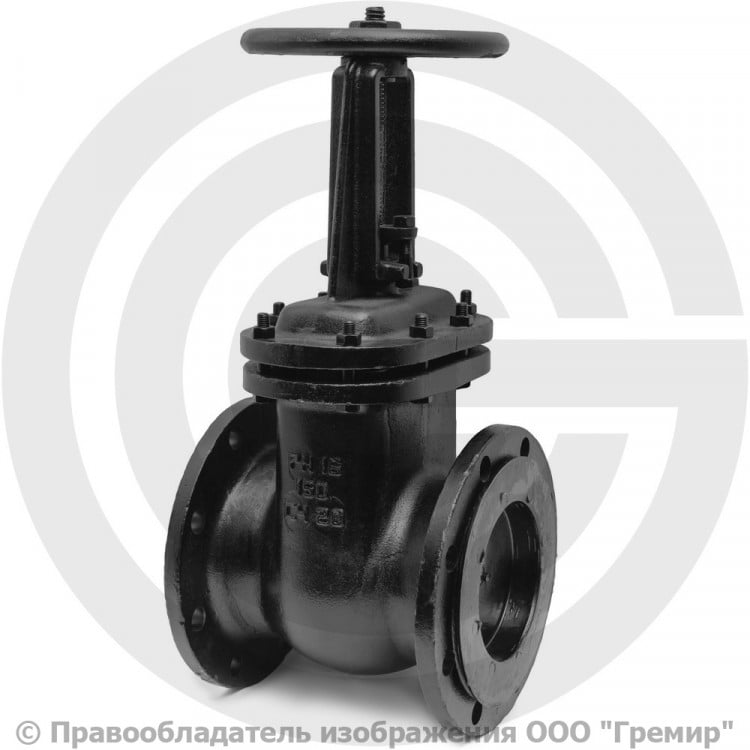

Задвижка фланцевая чугунная 200 – это запорное устройство, предназначенное для перекрытия потока жидкости или газа в трубопроводе․ Цифра "200" в названии обычно обозначает условный проход (DN) в миллиметрах, то есть диаметр отверстия в задвижке, через которое проходит рабочая среда․ Конструктивно она состоит из корпуса, крышки, запорного элемента (клина или диска), шпинделя и маховика․ Фланцевое соединение обеспечивает надежное и герметичное крепление задвижки к трубопроводу․

Основные Компоненты и Материалы

Для понимания принципа работы и правильного обслуживания задвижки, необходимо знать из чего она состоит:

• Корпус: Как правило, изготавливается из серого чугуна, реже – из ковкого чугуна․ Чугун обладает хорошей коррозионной стойкостью и выдерживает высокие давления․
• Крышка: Также изготавливается из чугуна и крепится к корпусу болтами или шпильками․
• Запорный элемент (Клин или Диск): Клин используется в клиновых задвижках, диск – в параллельных задвижках․ Материал – чугун с уплотнительными поверхностями из латуни или нержавеющей стали․
• Шпиндель: Связывает маховик с запорным элементом и передает усилие для открытия и закрытия задвижки․ Изготавливается из углеродистой или нержавеющей стали․
• Маховик: Предназначен для ручного управления задвижкой․ Материал – чугун или сталь․
• Фланцы: Используются для соединения задвижки с трубопроводом․ Изготавливаются из стали или чугуна․

Принцип Работы Задвижки Фланцевой Чугунной

Принцип работы задвижки достаточно прост․ Вращение маховика передается на шпиндель, который, в свою очередь, перемещает запорный элемент (клин или диск) перпендикулярно потоку рабочей среды․ В закрытом положении запорный элемент плотно прилегает к уплотнительным поверхностям корпуса, перекрывая поток․ В открытом положении запорный элемент полностью выводиться из проточной части, обеспечивая беспрепятственное прохождение рабочей среды․

Преимущества и Недостатки Задвижек Фланцевых Чугунных 200

Как и любое оборудование, задвижки фланцевые чугунные 200 обладают своими преимуществами и недостатками, которые необходимо учитывать при выборе․

Преимущества

• Надежность и долговечность: Чугун является прочным и долговечным материалом, обеспечивающим длительный срок службы задвижки․
• Простота конструкции: Конструкция задвижки относительно проста, что облегчает ее обслуживание и ремонт․
• Универсальность: Задвижки могут использоваться для перекрытия потока различных рабочих сред, включая воду, пар, нефть и газ․
• Доступная цена: Чугунные задвижки обычно дешевле, чем задвижки из других материалов, например, из нержавеющей стали․
• Устойчивость к коррозии: Чугун обладает хорошей коррозионной стойкостью, что особенно важно при работе с водой и другими агрессивными средами․

Недостатки

• Большой вес: Чугун – достаточно тяжелый материал, что может затруднять транспортировку и монтаж задвижки․
• Ограниченное применение: Чугунные задвижки не рекомендуется использовать в системах с высокими температурами и давлениями․
• Возможность коррозии: При длительном воздействии агрессивных сред чугун может подвергаться коррозии․
• Низкая ремонтопригодность при серьезных повреждениях: В случае серьезных повреждений корпуса ремонт задвижки может быть нецелесообразен․

Виды Задвижек Фланцевых Чугунных 200

Существует несколько видов задвижек фланцевых чугунных 200, отличающихся конструкцией запорного элемента и способом его перемещения․

Клиновые Задвижки

В клиновых задвижках запорным элементом является клин, который перемещается перпендикулярно потоку рабочей среды․ Клиновые задвижки обеспечивают плотное перекрытие потока и могут использоваться для работы с различными средами․ Существуют клиновые задвижки с жестким клином и с двухдисковым клином․ Последние обеспечивают более плотное прилегание к уплотнительным поверхностям․

Параллельные Задвижки

В параллельных задвижках запорным элементом является диск, который перемещается параллельно потоку рабочей среды․ Параллельные задвижки имеют меньшее гидравлическое сопротивление, чем клиновые, но менее плотно перекрывают поток․ Они часто используются в системах с низким давлением․

Шиберные Задвижки

Шиберные задвижки (ножевые задвижки) имеют запорный элемент в виде пластины (шибера), которая перемещается перпендикулярно потоку рабочей среды․ Шиберные задвижки часто используются для работы с загрязненными средами, такими как сточные воды и пульпа․

Как Правильно Выбрать Задвижку Фланцевую Чугунную 200

Выбор задвижки фланцевой чугунной 200 – ответственный процесс, требующий учета множества факторов․ Неправильный выбор может привести к авариям и поломкам трубопроводной системы․ При выборе необходимо учитывать следующие параметры:

Рабочее Давление и Температура

Необходимо убедиться, что задвижка рассчитана на рабочее давление и температуру в трубопроводной системе․ Превышение допустимых значений может привести к разрушению задвижки․

Рабочая Среда

Необходимо учитывать тип рабочей среды, чтобы выбрать задвижку из материала, устойчивого к ее воздействию․ Для агрессивных сред рекомендуется использовать задвижки с защитным покрытием․

Тип Задвижки

Необходимо выбрать тип задвижки в зависимости от условий эксплуатации․ Для обеспечения плотного перекрытия потока рекомендуется использовать клиновые задвижки․ Для систем с низким давлением и небольшим гидравлическим сопротивлением можно использовать параллельные задвижки․

Производитель

Рекомендуется выбирать задвижки от известных и проверенных производителей, гарантирующих качество и надежность своей продукции․ Не стоит экономить на качестве, так как это может привести к серьезным последствиям․

Наличие Сертификатов

Убедитесь, что задвижка имеет необходимые сертификаты соответствия, подтверждающие ее качество и безопасность․ Сертификаты должны быть выданы аккредитованными органами․

Установка Задвижки Фланцевой Чугунной 200

Правильная установка задвижки – залог ее долгой и надежной работы․ Монтаж задвижки должен выполняться квалифицированным персоналом в соответствии с требованиями нормативной документации․

Подготовка к Установке

Перед установкой необходимо убедиться в отсутствии повреждений задвижки и проверить комплектность поставки․ Также необходимо очистить трубопровод от грязи и мусора․

Монтаж

При монтаже необходимо соблюдать следующие правила:

1. Устанавливайте задвижку в соответствии с указаниями производителя․
2. Используйте прокладки, соответствующие рабочей среде и давлению․
3. Затягивайте болты фланцевого соединения равномерно, чтобы избежать перекосов․
4. После установки проверьте герметичность соединения․

Проверка Герметичности

После установки необходимо провести проверку герметичности фланцевых соединений и запорного элемента․ Для этого можно использовать различные методы, например, опрессовку водой или воздухом․

Эксплуатация и Обслуживание Задвижки Фланцевой Чугунной 200

Правильная эксплуатация и своевременное обслуживание задвижки позволяют продлить срок ее службы и обеспечить надежную работу трубопроводной системы․

Регулярный Осмотр

Необходимо регулярно осматривать задвижку на предмет повреждений, утечек и коррозии․ При обнаружении дефектов необходимо немедленно принимать меры по их устранению․

Смазка Шпинделя

Регулярно смазывайте шпиндель задвижки, чтобы обеспечить плавный ход и предотвратить заедание․ Используйте смазку, рекомендованную производителем․

Проверка Легкости Хода Маховика

Регулярно проверяйте легкость хода маховика․ Если маховик вращается с трудом, необходимо проверить состояние шпинделя и уплотнений․

Замена Уплотнений

При обнаружении утечек через уплотнения необходимо заменить их на новые․ Используйте уплотнения, соответствующие рабочей среде и давлению․

Возможные Проблемы и Способы их Устранения

В процессе эксплуатации задвижки могут возникать различные проблемы․ Рассмотрим наиболее распространенные из них и способы их устранения․

Утечка через Фланцевое Соединение

Причиной утечки может быть повреждение прокладки, неправильная затяжка болтов или деформация фланцев․ Для устранения утечки необходимо заменить прокладку, подтянуть болты или заменить деформированные фланцы․

Заедание Запорного Элемента

Причиной заедания может быть коррозия, загрязнение или повреждение уплотнительных поверхностей․ Для устранения заедания необходимо очистить запорный элемент и уплотнительные поверхности, смазать шпиндель и заменить поврежденные детали․

Утечка через Уплотнение Шпинделя

Причиной утечки может быть износ или повреждение уплотнения шпинделя․ Для устранения утечки необходимо заменить уплотнение шпинделя․

Повреждение Корпуса

Повреждение корпуса может быть вызвано коррозией, механическим воздействием или превышением допустимого давления․ В случае серьезного повреждения корпуса задвижку необходимо заменить․
